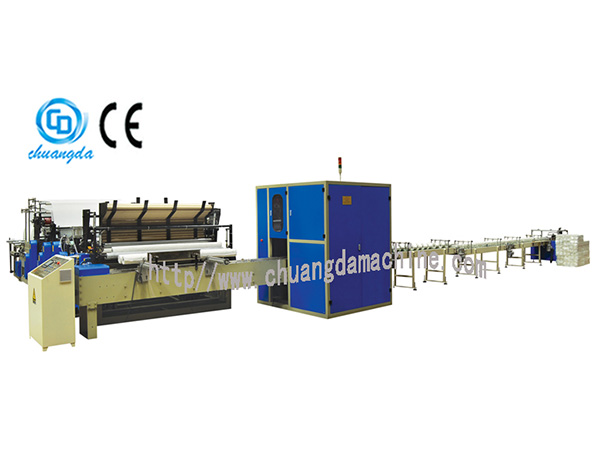

خط إنتاج ورق التواليت الأوتوماتيكي

CDH-1575YQ

إن خط إنتاج ورق التواليت الأوتوماتيكي CDH-1575YQ يحتوي على ثلاثة أجزاء رئيسية، بما في ذلك جهاز لف و حز، منشار خشبي و آلة التعبئة و التغليف.

جهاز اللف و الحز

أ. المزايا الرئيسية
1. إن خط إنتاج ورق التواليت الأوتوماتيكي CDH-1575YQ يحتوي على ثلاثة أجزاء رئيسية، بما في ذلك جهاز لف و حز، آلة القطع و آلة التعبئة و التغليف.
2. يتم توفير نقش خشب إلى الفولاذ أو المطاط إلى الفولاذ عن طريق إستخدام أسطوانة مختلفة.
3. يتم تحقيق إستبدال و تحميل المركز أوتوماتيكياً بدون الحاجة إلى المعاملة اليدوية. إن آلة اللف سوف تقوم بإعادة الضبط و اللف مرة آخرى بعد تفريغ المنتجات الملفوفة. يمكن تعديل حجم مركز الورق خلال دقيقة.
4. إن منتجنا خط إنتاج ورق التواليت الأوتوماتيكي يُمكّن عمل تشذيب الحواق، رش الغراء و ختم الكيس مرة واحدة. إن المنتجات النهائية تكون بحواف ورق 10-18mm من الإستخدام المريح. في نفس الوقت، هذه الآلة تساعد لتقليل بشكل كبير فقد الورق و بالتالي تقليل تكاليف الإنتاج.
5. إن آلة اللف و الحز تستخدم PLC، وصلة تفاعل الإنسان مع الآلة و الشاشة من أجل ضبط المعلمات و عرض الخطأ. إن اللف يكون محكم أو ضيق في البداية ثم بعد ذلك يكون مفكوك من أجل تجنب فصل الورق و المركز بعد فترة تخزين طويلة.
6. يتم إستخدام ثلاث أجهزة قطع دائرية، مما يقوم بعمل تثقيب واضح، ضوضاء منخفضة و دقة قطع عالية. بجانب ذلك، لقد تم تصميم علبة التروس بمعدل نطاق كبير.
7. يتم إستخدام كل من دعامة فك اللفة بطبقتين، آلية تحميل الورق هوائياً و حزام التغذية الهوائية الواسع وذلك عن طريق خط إنتاج ورق التواليت الأوتوماتيكي.
8. إن مفاتيح التبديل ببطء الخلفية و الأمامية يتم إستخدامها من أجل سحب الورق الخام، وبالتالي جعل عملية التشغيل أسهل و أسرع.
9. إن آلة تصنيع الورق الصحي للحمام هذه لها القدرة على الطبع الفلكسوغرافي، فإنها تتميز بنمط واضح و اللون الدقيق. يمكن تعديل هذه الوظيفة.
10. بفضل طلاء غراء المركب، فيمكن دمج طبقتين من الورق بشكل محكم. هذه الوظيفة أيضاً قابلة للتصميم بشكل خاص.

ب. المعلمات الفنية
عرض الورق الخام 1500-2700mm
قطر الورق الخام Max. 1500mm
القطر الداخلي لمركز الورق الخام 76.2mm
قطر الورق تام الصنع 90-140mm
قطر مركز الورق تام الصنع 32-50mm
درجة إنحراف و ميل نقطة التثقيب 10-15mm
درجة إنحراف و ميل التثقيب 90-160mm
سرعة اللف 120-160m/min.
ضبط المعلمات وصلة التفاعل بين الإنسان و الآلة القابلة للمس
نظام هوائي 3HP، أعلى 5kg/cm2
طاقة التركيب 15KW
دعامة فك اللفة 2 أو 3 قطع

المنشار الخشبي

أ. المزايا الرئيسية
1. إن منشار ورق التواليت هو عبارة عن واحد من الأجزاء الهامة لخط إنتاج ورق التواليت الأوتوماتيكي. يمكن أن يعمل على تحسين كفاءة الإنتاج و درجة التشغيل الآلي بشكل كبير، إنه يتميز بالتصميم القوي، المظهر الفني، سرعة القطع العالية و سطح القطع الناعمة.
2. إن نظام الطحن بجهاز قطع أوتوماتيكي يقوم بإجراء تزييت الشفرة بإتنظام أوتوماتيكياً.
3. إن عجلات الطحن لها القدرة على التعديل الأوتوماتيكي على أساس درجة تآكل الشفرة.
4. يتم تغذية لفات الورق في آلة قطع ورق التواليت عن طريق جهاز اللف، و بعد القطع، سوف يتم تفريغهم أوتوماتيكياً من أجل العملية التالية.
5. إن خط إنتاج ورق التواليت الأوتوماتيكي سوف يقوم بفصل قصاصات الورق من المنتجات تامة الصنع.
6. يتم تصميم نظامين تثبيت أو المسك على التوالي لمنشفة المطبخ و ورق التواليت، و نظامين قابلين للتبادل خلال فترة قصيرة.

ب. المعلمات الفنية
طول الحز 1750mm
القطر الخارجي للحز 105-115mm
طول القطع يمكن أن يتم تصميمه بشكل خاص (أعلى 60mm)
قطر جهاز القطع الدائري 610mm
السرعة 70-80 cuts/min.
طاقة المركب 11KW
أبعاد الآلة 5730*1720*1920mm(L*W*H)
الوزن حوالي 3.5T

آلة التعبئة و التغليف

أ. المزايا الرئيسية
1. إن آلة تعبئة و تغليف التواليت تُمكّن تعبئة و تغليف لفة الورق أوتوماتيكياً، بعد ذلك يتم نقل لفات الورق في الأكياس.
2. أي كيس يمكن أن يتم ملئه بـ 6، 8، 10، 12، 16 أو 20 لفة في ترتيب ذو طبقة واحدة أو طبقتين.
3. بعد الترتيب المنظم، فسوف يتم دفع لفات الورق في الأكياس تحت عمل الأسطوانة الهوائية. ثم بعد ذلك، يتم إجراء الختم.
4. يتم إستخدام آلة التبعئة و التغليف عن طريق خط إنتاج ورق التواليت الأوتوماتيكي الذي يتم تشغيلها عن طريق شخص واحد.

ب. المعلمات الفنية
مصدر كهربائي 220V, 50Hz
طاقة الدائرة الكهربائية الرئيسية 0.74KW
طاقة الختم و النقل 0.45KW
الطاقة الكلية 1.19KW
ضغط الهواء 0.4-0.5MPa
الحجم الآلة 6500*1200*1200mm(L*W*H)

تدفق التشغيل
إن خط إنتاج ورق التواليت الأوتوماتيكي يعمل بالنحو التالي:
ورق خام ← تلميع و ضغط ← تثقيب ← تسطيح ← لف ← النقل إلى آلة القطع ← القطع ← النقل إلى آلة التعبئة و التغليف ← التغليف ← الختم الخلفي و الأمامي ← التفريغ

منتج تام الصنع
